Faster-RCNN

Fast-RCNN回顾

尽管相比起RCNN，Fast-RCNN网络中有许多改进。但是对于候选区域的生成仍然使用selective search这一十分耗时的方法。而在Faster-RCNN中对这一项进行了改进。

Faster-RCNN

我们先来看看Faster-RCNN整个网络的结构：

png

整个网络被分为两个部分，上半部分就是我们在Fast-RCNN中熟悉过的网络结构（除去候选区域生成部分），而下半部分就是用来生成候选区域的Region Proposal Network（RPN）
（有的博主认为在Fast-RCNN部分中有特有不共享的卷积层，但是在论文中并没有看到哪里提及）

Region Proposal Networks RPN网络

对于上半部分的Fast-RCNN网络已经熟悉了，而RPN网络是这次更新的重点。

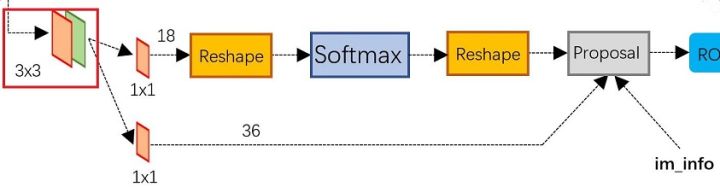

看一下RPN网络的内部结构：

jpg

可以看到RPN网络实际分为2条线，上面一条通过softmax分类anchors获得positive和negative分类，下面一条用于计算对于anchors的bounding box regression偏移量，以获得精确的proposal。而最后的Proposal层则负责综合positive anchors和对应bounding box regression偏移量获取proposals，同时剔除太小和超出边界的proposals。

1.滑动窗口

RPN网络的第一部分，也就是在共享卷积层最后一层conv5之后做了一个$3 \times 3$的卷积，相当于融合了周围$3 \times 3$的空间信息，同时通道数保持256-d不变。注意这里的卷积都采用了$3 \times 3$的卷积核，padding为1，stride也为1。那么 $out = \frac{I+2 \times 1 - 3}{1} + 1=I$ 所以输出的特征图大小不变。

2.Anchors

所谓Anchors就是一系列的矩形（9个）长宽比为大约为$\{1: 1,1: 2,2: 1\}$三种，这就是检测中常用的多尺度方法。

jpg

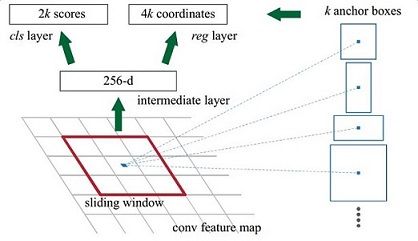

那么这9个anchors是做什么的呢？如下图，我们在特征图上的每一个点都使用这9中anchors作为检测框。假设特征图的大小为 $M \times N$ ，那么我们可以把这 $M\times N \times 9$ 个检测框类比为Fast-RCNN中selective search算法在区域合并后，NMS之前的检测框，这些检测框的位置都十分不准确，但是我们后面还会有两次bbox回归来调整位置。

jpg

同时，全部anchors拿去训练太多了，训练程序会在合适的anchors中随机选取128个postive anchors+128个negative anchors进行训练

3.区域分类

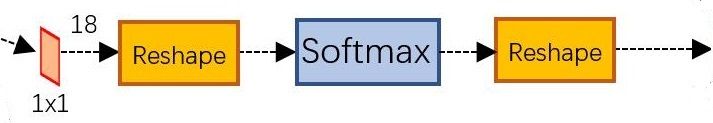

一副MxN大小的矩阵送入Faster RCNN网络后，到RPN网络变为(M/16)x(N/16)，不妨设 W=M/16，H=N/16。在进入reshape与softmax之前，先做了1x1卷积，如下图：

jpg

前面的$1 \times 1$卷积对应结构图中的全连接层，softmax对应区域分类。这一部分的网络结构就是RPN中用来判定anchors是positive 或者 negative的。

layer {
  name: "rpn_cls_score"
  type: "Convolution"
  bottom: "rpn/output"
  top: "rpn_cls_score"
  convolution_param {
    num_output: 18   # 2(positive/negative) * 9(anchors)
    kernel_size: 1 pad: 0 stride: 1
  }
}

上面是$1 \times 1$卷积的prototxt定义，num_output为18，也就是说输出维度是$M \times N \times 18$，这个18就是$9\times 2$，9中anchor，每种有positive和negative两种可能。

4.bbox回归

bbox回归在文章RCNN中已经了解过，这里直接看这一部分的网络结构：

jpg

这里同样使用了$1\times1卷积$，但是在prototxt中的定义却不一样：

layer {
  name: "rpn_bbox_pred"
  type: "Convolution"
  bottom: "rpn/output"
  top: "rpn_bbox_pred"
  convolution_param {
    num_output: 36
    kernel_size: 1 pad: 0 stride: 1
  }
}

这里的num_output为36，也就是$9 \times 4$，4就是bbox回归的四个线性映射$d_{*}(P)$

下面简单计算一下这两部分网络的输出，假设我们原始输入图片为为$800 \times 600$，使用VGG网络下采样16倍，anchor的数量为9，那么应该就有：

$\frac{800}{16} \times \frac{600}{16} \times 2 \times 9$ 用于判断 positve 或 negative
$\frac{800}{16} \times \frac{600}{16} \times 4 \times 9$ 用于bbox的回归

Proposal Layer

Proposal Layer负责综合所有 $\left[d_{x}(A), d_{y}(A), d_{w}(A), d_{h}(A)\right]$ 变换量和positive anchors，计算出精准的proposal，送入后续RoI Pooling Layer。先来看看Proposal Layer的caffe prototxt定义：

layer {
  name: 'proposal'
  type: 'Python'
  bottom: 'rpn_cls_prob_reshape'
  bottom: 'rpn_bbox_pred'
  bottom: 'im_info'
  top: 'rois'
  python_param {
    module: 'rpn.proposal_layer'
    layer: 'ProposalLayer'
    param_str: "'feat_stride': 16"
  }
}

Proposal Layer有3个输入：positive vs negative anchors分类器结果rpn_cls_prob_reshape，对应的bbox reg的 $\left[d_{x}(A), d_{y}(A), d_{w}(A), d_{h}(A)\right]$ 变换量rpn_bbox_pred，以及im_info；另外还有参数feat_stride=16

im_info:对于一副任意大小PxQ图像，传入Faster RCNN前首先reshape到固定MxN，im_info=[M, N, scale_factor]则保存了此次缩放的所有信息。然后经过Conv Layers，经过4次pooling变为WxH=(M/16)x(N/16)大小，其中feature_stride=16则保存了该信息，用于计算anchor偏移量。

Proposal layer具体的流程是：

生成anchors，利用 $\left[d_{x}(A), d_{y}(A), d_{w}(A), d_{h}(A)\right]$ 对所有的anchors做bbox regression回归
按照输入的positive softmax scores由大到小排序anchors，提取前pre_nms_topN(e.g. 6000)个anchors，即提取修正位置后的positive anchors。
限定超出图像边界的positive anchors为图像边界（防止后续roi pooling时proposal超出图像边界）
剔除非常小的positive anchors
对剩余的positive anchors进行NMS
输出proposal=[x1, y1, x2, y2]，注意，由于在第三步中将anchors映射回原图判断是否超出边界，所以这里输出的proposal是对应MxN输入图像尺度的，这点在后续网络中有用。

总结一下RPN网络：
