光流法

在前两天看论文的时候看到了光流法(optical flow)，之前只是听说过没有了解，所以现在了解一下。

简介

光流(Optical flow or optic flow)是关于视域中的物体运动检测中的概念。用来描述相对于观察者的运动所造成的观测目标、表面或边缘的运动。光流法在样型识别、计算机视觉以及其他影像处理领域中非常有用，可用于运动检测、物件切割、碰撞时间与物体膨胀的计算、运动补偿编码，或者通过物体表面与边缘进行立体的测量等等。

算法(Lucas–Kanade)

光流法有多种算法，似乎最常用的是Lucas–Kanade算法，它计算两帧在时间$t$到$t+\delta t$之间每个每个像素点位置的移动。由于它是基于图像信号的泰勒级数,这就是对于空间和时间坐标使用偏导数。

LK光流法的假设条件

1.亮度恒定：一个像素点随着时间的变化，其亮度值（像素灰度值）是恒定不变的。这是光流法的基本设定。所有光流法都必须满足。

2.小运动： 时间的变化不会引起位置的剧烈变化。这样才能利用相邻帧之间的位置变化引起的灰度值变化，去求取灰度对位置的偏导数。所有光流法必须满足。

3.空间一致：即前一帧中相邻像素点在后一帧中也是相邻的。这是LK光流法独有的假定。因为为了求取x,y,z方向的速度，需要建立多个方程联立求解。而空间一致假设就可以利用邻域n个像素点来建立n个方程。

图像约束方程

光流法的基本方程，可以写为:

$$I(x, y, z, t)=I(x+\delta x, y+\delta y, z+\delta z, t+\delta t)$$

其中$I(x, y, z, t)$ 为位置在$(x,y,z)$,时间为$t$的像素点。$I(x+\delta x, y+\delta y, z+\delta z, t+\delta t)$为后一帧的位置

我们假设移动足够的小，那么对图像约束方程使用多元泰勒展开，可以得到：

$$I(x+\delta x, y+\delta y, z+\delta z, t+\delta t)=I(x, y, z, t)+\frac{\partial I}{\partial x} \delta x+\frac{\partial I}{\partial y} \delta y+\frac{\partial I}{\partial z} \delta z+\frac{\partial I}{\partial t} \delta t+H . O . T$$

H.O.T是泰勒级数展开式的高阶项，小运动情况下可以 忽略为0.

根据第一个方程，我们可以得到：

$$\frac{\partial I}{\partial x} \delta x+\frac{\partial I}{\partial y} \delta y+\frac{\partial I}{\partial z} \delta z+\frac{\partial I}{\partial t} \delta t=0$$

等式两边同除以$\delta{t}$:

$$\frac{\partial I}{\partial x} \frac{\delta x}{\delta t}+\frac{\partial I}{\partial y} \frac{\delta y}{\delta t}+\frac{\partial I}{\partial z} \frac{\delta z}{\delta t}+\frac{\partial I}{\partial t} \frac{\delta t}{\delta t}=0$$

简化一下：

$$\frac{\partial I}{\partial x} V_{x}+\frac{\partial I}{\partial y} V_{y}+\frac{\partial I}{\partial z} V_{z}+\frac{\partial I}{\partial t}=0$$

那么$V_{x}$,$V_{y}$,$V_{z}$就是三个方向上的速率，也可叫做$I(x,y,z,t)$的光流。

移动项来求解方程：

$$I_{x} \quad V_{x}+I_{y} V_{y}+I_{z} \quad V_{z}=-I_{t}$$

化成矩阵形式：

$$\nabla I^{T} \cdot \vec{V}=-I_{t}$$

这时候有三个未知数，但是只有一个方程，需要引进其他的条件来求解光流。 LK算法就是用了第三个假设空间一致,（按照我的理解不一定对）既然相邻的像素点在后一帧也相邻，那么就可以认为这个区域内的像素点的光流(瞬时速度)是一致的。LK算法是认为在$3 \times 3$的领域内9个像素点光流一致，所以可以得到如下方程：

$$\begin{array}{c}{I_{x 1} V_{x}+I_{y 1} V_{y}+I_{z 1} V_{z}=-I_{t_{1}}} \\ {I_{x 2} V_{x}+I_{y 2} V_{y}+I_{z 2} V_{z}=-I_{t_{2}}} \\ {\vdots} \\ {I_{x n} V_{x}+I_{y n} V_{y}+I_{z n} V_{z}=-I_{t_{n}}}\end{array}$$

$n=9$

化成矩阵形式：

$$\left[\begin{array}{ccc}{I_{x 1}} & {I_{y 1}} & {I_{z 1}} \\ {I_{x 2}} & {I_{y 2}} & {I_{z 2}} \\ {\vdots} & {\vdots} & {\vdots} \\ {I_{x_{n}}} & {I_{y_{n}}} & {I_{z_{n}}}\end{array}\right]\left[\begin{array}{c}{V_{x}} \\ {V_{y}} \\ {V_{z}}\end{array}\right]=\left[\begin{array}{c}{-I_{t_{1}}} \\ {-I_{t_{2}}} \\ {\vdots} \\ {-I_{t_{n}}}\end{array}\right]$$

记作：

$$A \vec{v}=-b$$

可以使用最小二乘法来解决这个问题：

$$\vec{v}=\left(A^{T} A\right)^{-1} A^{T}(-b)$$

那么就有：

$$\left[\begin{array}{l}{V_{x}} \\ {V_{y}} \\ {V_{z}}\end{array}\right]=\left[\begin{array}{ccc}{\sum I_{x_{i}}^{2}} & {\sum I_{x_{i}} I_{y_{i}}} & {\sum I_{x_{i}} I_{z_{i}}} \\ {\sum I_{x_{i}} I_{y_{i}}} & {\sum I_{y_{i}}^{2}} & {\sum I_{y_{i}} I_{z_{i}}} \\ {\sum I_{x_{i}} I_{z_{i}}} & {\sum I_{y_{i}} I_{z_{i}}} & {\sum I_{z_{i}}^{2}}\end{array}\right]^{-1}\left[\begin{array}{l}{-\sum I_{x_{i}} I_{t_{i}}} \\ {-\sum I_{y_{i}} I_{t_{i}}} \\ {-\sum I_{z_{i}} I_{t_{i}}}\end{array}\right]$$

其中的求和是从1到n

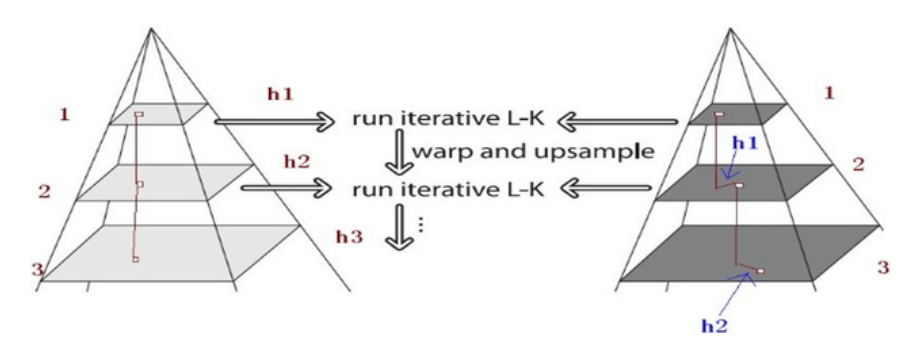

由于LK算法假设是小位移，为了解决大位移问题，需要在多层图像缩放金字塔上求解，每一层的求解结果乘以2后加到下一层
