循环神经网络

基本的循环神经网络

它由输入层、一个隐藏层和一个输出层组成：

• x是一个向量，它表示输入层的值
• s是一个向量，它表示隐藏层的值（这里隐藏层面画了一个节点，你也可以想象这一层其实是多个节点，节点数与向量s的维度相同）；
• U是输入层到隐藏层的权重矩阵
• o也是一个向量，它表示输出层的值；
• V是隐藏层到输出层的权重矩阵

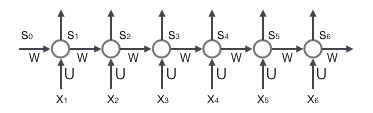

• 循环神经网络的隐藏层的值s不仅仅取决于当前这次的输入x，还取决于上一次隐藏层的值s。权重矩阵 W就是隐藏层上一次的值作为这一次的输入的权重。 如果我们把上面的图展开，循环神经网络也可以画成下面这个样子：

这个网络在t时刻接收到输入之后$\mathbf{x}_{t}$，隐藏层的值是$\mathbf{s}_{t}$，输出值是$\mathbf{o}_{t}$。关键一点是，$\mathbf{s}_{t}$的值不仅仅取决于$\mathbf{x}_{t}$，还取决于$\mathbf{s}_{t-1}$。我们可以用下面的公式来表示循环神经网络的计算方法：

$$\begin{aligned} \mathrm{o}_{t} &=g\left(V \mathrm{s}_{t}\right) \\ \mathrm{s}_{t} &=f\left(U \mathrm{x}_{t}+W \mathrm{s}_{t-1}\right) \end{aligned}$$

式1是输出层的计算公式，输出层是一个全连接层，也就是它的每个节点都和隐藏层的每个节点相连。V是输出层的权重矩阵，g是激活函数。式2是隐藏层的计算公式，它是循环层。U是输入x的权重矩阵，W是上一次的值$\mathrm{S}_{t-1}$作为这一次的输入的权重矩阵，f是激活函数。

从上面的公式我们可以看出，循环层和全连接层的区别就是循环层多了一个权重矩阵 W。

如果反复把式2带入到式1，我们将得到：

$$\begin{aligned} \mathrm{o}_{t} &=g\left(V \mathrm{s}_{t}\right) \\ &=V f\left(U \mathrm{x}_{t}+W \mathrm{s}_{t-1}\right) \end{aligned}$$ $$\begin{array}{l}{=V f\left(U \mathbf{x}_{t}+W f\left(U_{t-1}+W s_{t-2}\right)\right)} \\ {=V f\left(U_{\mathbf{x}_{t}}+W f\left(U_{t-1}+W f\left(U \mathbf{x}_{t-2}+W \mathbf{s}_{t-3}\right)\right)\right)} \\ {=V f\left(U \mathbf{x}_{t}+W f\left(U \mathbf{x}_{t-1}+W f\left(U \mathbf{x}_{t-2}+W f\left(U \mathbf{x}_{t-3}+\ldots\right)\right)\right)\right)}\end{array}$$

从上面可以看出，循环神经网络的输出值$O_{t}$，是受前面历次输入值$\mathbf{x}_{t}, \mathbf{x}_{t-1}, \quad \mathbf{x}_{t-2}, \mathbf{x}_{t-3}, \dots$影响的，这就是为什么循环神经网络可以往前看任意多个输入值的原因。

双向循环神经网络

对于语言模型来说，很多时候光看前面的词是不够的，比如下面这句话：

我的手机坏了，我打算____一部新手机。

可以想象，如果我们只看横线前面的词，手机坏了，那么我是打算修一修？换一部新的？还是大哭一场？这些都是无法确定的。但如果我们也看到了横线后面的词是『一部新手机』，那么，横线上的词填『买』的概率就大得多了。

在上一小节中的基本循环神经网络是无法对此进行建模的，因此，我们需要双向循环神经网络，如下图所示：

我们先考虑上图中$y_{2}$的计算。
从上图可以看出，双向卷积神经网络的隐藏层要保存两个值，一个A参与正向计算，另一个值A’参与反向计算。最终的输出值$y_{2}$取决于$A_{2}$和$A_{2}^{\prime}$。其计算方法为：

$$\mathrm{y}_{2}=g\left(V A_{2}+V^{\prime} A_{2}^{\prime}\right)$$

$A_{2}$和$A_{2}^{\prime}$则分别计算：

$$\begin{aligned} A_{2} &=f\left(W A_{1}+U \mathbf{x}_{2}\right) \\ A_{2}^{\prime} &=f\left(W^{\prime} A_{3}^{\prime}+U^{\prime} \mathbf{x}_{2}\right) \end{aligned}$$

正向计算时，隐藏层的值${s}_{t}$与$\mathrm{s}_{t-1}$有关；反向计算时，隐藏层的值${s}_{t}$与${s}_{t_+1}$有关；最终的输出取决于正向和反向计算的加和。现在，我们仿照式1和式2，写出双向循环神经网络的计算方法：

$$\begin{aligned} \mathrm{o}_{t} &=g\left(V \mathrm{s}_{t}+V^{\prime} \mathrm{s}_{t}^{\prime}\right) \\ \mathrm{s}_{t} &=f\left(U \mathrm{x}_{t}+W \mathrm{s}_{t-1}\right) \\ \mathrm{s}_{t}^{\prime} &=f\left(U^{\prime} \mathrm{x}_{t}+W^{\prime} s_{t+1}^{\prime}\right) \end{aligned}$$

从上面三个公式我们可以看到，正向计算和反向计算不共享权重，也就是说U和U’、W和W’、V和V’都是不同的权重矩阵。

深度循环神经网络

从上面三个公式我们可以看到，正向计算和反向计算不共享权重，也就是说U和U’、W和W’、V和V’都是不同的权重矩阵。

我们把第i个隐藏层的值表示为$s_{t}^{(i)}, s_{t}^{\prime(i)}$，则深度循环神经网络的计算方式可以表示为：

$$\begin{aligned} \mathrm{o}_{t} &=g\left(V^{(i)} \mathrm{s}_{t}^{(i)}+V^{(i)} \mathrm{s}_{t}^{(i)}\right) \\ \mathrm{s}_{t}^{(i)} &=f\left(U^{(i)} \mathrm{s}_{t}^{(i-1)}+W^{(i)} \mathrm{s}_{t-1}\right) \\ \mathrm{s}_{t}^{\prime(i)} &=f\left(U^{(i)} \mathrm{s}_{t}^{(i-1)}+W^{(i)} \mathrm{s}_{t+1}^{\prime}\right) \end{aligned}$$

循环神经网络的训练

前向计算

使用前面的式2对循环层进行前向计算：

$$\mathrm{s}_{t}=f\left(U \mathrm{x}_{t}+W \mathrm{s}_{t-1}\right)$$

我们假设输入向量x的维度是m，输出向量s的维度是n，则矩阵U的维度是$n \times m$，矩阵W的维度是$n \times n$。下面是上式展开成矩阵的样子，看起来更直观一些：

$$\begin{bmatrix} s_1^t\\ s_2^t\\ .\\.\\ s_n^t\\ \end{bmatrix}=f( \begin{bmatrix} u_{11} u_{12} ... u_{1m}\\ u_{21} u_{22} ... u_{2m}\\ .\\.\\ u_{n1} u_{n2} ... u_{nm}\\ \end{bmatrix} \begin{bmatrix} x_1\\ x_2\\ .\\.\\ x_m\\ \end{bmatrix}+ \begin{bmatrix} w_{11} w_{12} ... w_{1n}\\ w_{21} w_{22} ... w_{2n}\\ .\\.\\ w_{n1} w_{n2} ... w_{nn}\\ \end{bmatrix} \begin{bmatrix} s_1^{t-1}\\ s_2^{t-1}\\ .\\.\\ s_n^{t-1}\\ \end{bmatrix})$$

$s_{j}^{t}$表示向量s的第j个元素在t时刻的值。$u_{j i}$表示输入层第i个神经元到循环层第j个神经元的权重。$w_{j i}$表示循环层第t-1时刻的第i个神经元到循环层第t个时刻的第j个神经元的权重。

RNN的反向传播

RNN的反向传播与全连接网络的普通反向传播不同，误差除了要往上层网络传播，还要沿着时间方向往$t_{0}$时刻传播。 我们称之为 Backpro Pagation Through Time（BPTT）

BPTT的基本原理和BP是一样的，包含三个步骤

• 前向计算每个神经元的输出值
• 反向计算每个神经元的误差项值$\delta_{j}$，它是误差函数E对神经元$net_{j}$的加权输入的偏导数
• 计算每个权重的梯度

最后在用梯度下降法来更新权重，在前面已经写了前向传播，下面就来计算误差项$\delta_{j}$

误差项的计算

前面提到过，RNN的误差项要往两个方向传播，一个方向是其传递到上一层网络，得到$\delta^{l-1}_{t}$,这部分只和权重矩阵U有关；另一个是方向是将其沿时间线传递到初始$t_{1}$,得到$\delta^{l}_{1}$,这部分只和权重矩阵W有关。

我们先来计算误差沿时间的传播：

用向量$net_{t}$表示神经元在t时刻的加权输入，因为：

$$\begin{array}{l}{\text { net }_{t}=U_{\mathrm{X}_{t}}+W_{\mathrm{S}_{t-1}}} \\ {\mathrm{s}_{t-1}=f\left(\mathrm{net}_{t-1}\right)}\end{array}$$

可以得到：

$$\frac{\partial \mathrm{net}_{t}}{\partial \mathrm{net}_{t-1}}=\frac{\partial \mathrm{net}_{t}}{\partial \mathrm{s}_{t-1}} \frac{\partial \mathrm{s}_{t-1}}{\partial \mathrm{net}_{t-1}}$$

我们用a表示列向量，用$a^{T}$表示行向量。上式的第一项是向量函数对向量求导，结果为：

$$\begin{aligned} \frac{\partial \mathrm{net}_{t}}{\partial \mathrm{s}_{t-1}} &=\left[\begin{array}{ccc}{\frac{\partial n e t_{1}^{t}}{\partial s_{1}^{t-1}}} & {\frac{\partial n e t_{1}^{t}}{\partial s_{2}^{t-1}}} & {\cdots} & {\frac{\partial n e t_{1}^{t}}{\partial s_{n}^{t-1}}} \\ {\frac{\partial n e t_{2}^{t}}{\partial s_{1}^{t-1}}} & {\frac{\partial n e t_{2}^{t}}{\partial s_{2}^{t-1}}} & {\ldots} & {\frac{\partial n e t_{2}^{t}}{\partial s_{n}^{t-1}}} \\ {\frac{\partial n e t_{n}^{t}}{\partial s_{1}^{t-1}}} & {\frac{\partial n e t_{2}^{t}}{\partial s_{2}^{t-1}}} & {\cdots} & {\frac{\partial n e t_{2}^{t}}{\partial s_{n}^{t-1}}} \\ {\frac{\partial n e t_{n}^{t}}{\partial s_{1}^{t-1}}} & {\frac{\partial n e t_{n}^{t}}{\partial s_{2}^{t-1}}} & {\cdots} & {\frac{\partial n e t_{n}^{t}}{\partial s_{n}^{t-1}}}\end{array}\right] \\ &=\left[\begin{array}{ccc}{w_{11}} & {w_{12}} & {\ldots} & {w_{2 n}} \\ {w_{21}} & {w_{22}} & {\ldots} & {w_{2 n}} \\ {} & {} & {} \\ {w_{n 1}} & {w_{n 2}} & {\ldots} & {w_{n n}}\end{array}\right] \\ &=W \end{aligned}$$

同理，第二项结果为

$$\frac{\partial \mathrm{s}_{t-1}}{\partial \mathrm{net}_{t-1}}=\left[\begin{array}{cccc}{\frac{\partial s_{1}^{t-1}}{\partial n e t^{t-1}}} & {\frac{\partial s_{1}^{t-1}}{\partial n e t^{t-1}}} & {\cdots} & {\frac{\partial s_{1}^{t-1}}{\partial n e t_{n}^{t-1}}} \\ {\frac{\partial s_{2}^{t-1}}{\partial n e t_{1}^{t-1}}} & {\frac{\partial s_{2}^{t-1}}{\partial n e t^{t-1}}} & {\cdots} & {\frac{\partial s_{2}^{t-1}}{\partial n e t_{n}^{t-1}}} \\ {\frac{\partial s_{n}^{t-1}}{\partial n e t_{1}^{t-1}}} & {\frac{\partial s_{n}^{t-1}}{\partial n e t_{2}^{t-1}}} & {\cdots} & {\frac{\partial s_{n}^{t-1}}{\partial n e t_{n}^{t-1}}}\end{array}\right]$$ $$\begin{array}{l}{=\left[\begin{array}{ccc}{f^{\prime}\left(n e t_{1}^{t-1}\right)} & {0} & {\cdots} & {0} \\ {0} & {f^{\prime}\left(n e t_{2}^{t-1}\right)} & {\cdots} & {0} \\ {0} & {\cdot} & {} \\ {0} & {\vdots} & {\cdots} & {f^{\prime}\left(n e t_{n}^{t-1}\right)}\end{array}\right]} \\ {=} & {\operatorname{diag}\left[f^{\prime}\left(\mathrm{ne}_{t-1}\right)\right]}\end{array}$$

最后，将两项合在一起，可得：

$$\frac{\partial \mathrm{net}_{t}}{\partial \mathrm{net}_{t-1}}=\frac{\partial \mathrm{net}_{t}}{\partial \mathrm{s}_{t-1}} \frac{\partial \mathrm{s}_{t-1}}{\partial \mathrm{net}_{t-1}}$$ $$\begin{array}{l}{=W \operatorname{diag}\left[f^{\prime}\left(\mathrm{net}_{t-1}\right)\right]} \\ {=\left[\begin{array}{llll}{w_{11} f^{\prime}\left(n e t_{1}^{t-1}\right)} & {w_{12} f^{\prime}\left(n e t_{2}^{t-1}\right)} & {\dots} & {w_{1 n} f\left(n e t_{n}^{t-1}\right)} \\ {w_{21} f^{\prime}\left(n e t_{1}^{t-1}\right)} & {w_{22} f^{\prime}\left(n e t_{2}^{t-1}\right)} & {\dots} & {w_{2 n} f\left(n e t_{n}^{t-1}\right)} \\ {} & {\cdot} & {} \\ {w_{n 1} f^{\prime}\left(n e t_{1}^{t-1}\right)} & {w_{n 2} f^{\prime}\left(n e t_{2}^{t-1}\right)} & {\dots} & {w_{n n} f^{\prime}\left(n e t_{n}^{t-1}\right)}\end{array}\right]}\end{array}$$

上式描述了将沿时间往前传递一个时刻的规律$\delta$，有了这个规律，我们就可以求得任意时刻k的误差项$\delta_{k}$:

$$\begin{aligned} \delta_{k}^{T} &=\frac{\partial E}{\partial \mathrm{net}_{k}} \\ &=\frac{\partial E}{\partial \mathrm{net}_{t}} \frac{\partial \mathrm{net}_{t}}{\partial \mathrm{net}_{k}} \\ &=\frac{\partial E}{\partial \mathrm{net}_{t}} \frac{\partial \mathrm{net}_{t}}{\partial \mathrm{net}_{t-1}} \frac{\partial \mathrm{net}_{t-1}}{\partial \mathrm{net}_{t-2}} \ldots \frac{\partial \mathrm{net}_{k+1}}{\partial \mathrm{net}_{k}} \\ &=W \operatorname{diag}_{t-1}\left[f^{\prime}\left(\mathrm{net}_{t-1}\right)\right] W \operatorname{diag}\left[f^{\prime}\left(\mathrm{net}_{t-2}\right)\right] \ldots \text {Wdiag}\left[f^{\prime}\left(\mathrm{net}_{k}\right)\right] \delta_{t}^{l} \\ &=\delta_{t}^{T} \prod_{i=k}^{t-1} W \operatorname{diag}\left[f^{\prime}\left(\mathrm{net}_{i}\right)\right] \end{aligned}$$

结果就是将误差项沿时间反向传播的算法

再来计算误差沿网络层的传播：

循环层的加权输入$net^{l}$与上一层的加权输入$net^{l-1}$关系如下：

$$\begin{aligned} \operatorname{net}_{t}^{l} &=U \mathrm{a}_{t}^{l-1}+W \mathrm{s}_{t-1} \\ \mathrm{a}_{t}^{l-1} &=f^{l-1}\left(\operatorname{net}_{t}^{l-1}\right) \end{aligned}$$

上式中$net^{l}_{t}$是第l层神经元的加权输入，$net^{l-1}_{t}$是第l-1层神经元的加权输入，$a^{l-1}_{t}$是第l-1层神经元的输出,$f^{l-1}$是第l-1层的激活函数

同样我们可以得到：

$$\begin{aligned} \frac{\partial \mathrm{net}_{t}^{l}}{\partial \mathrm{net}_{t}^{l-1}} &=\frac{\partial \mathrm{net}^{l}}{\partial \mathrm{a}_{t}^{l-1}} \frac{\partial \mathrm{a}_{t}^{l-1}}{\partial \mathrm{net}_{t}^{l-1}} \\ &=U \operatorname{diag}\left[f^{l-1}\left(\operatorname{net}_{t}^{l-1}\right)\right] \end{aligned}$$

所以，

$$\begin{aligned}\left(\delta_{t}^{l-1}\right)^{T} &=\frac{\partial E}{\partial \mathrm{net}_{t}^{l-1}} \\ &=\frac{\partial E}{\partial \mathrm{net}_{t}^{l}} \frac{\partial \mathrm{net}_{t}^{l}}{\partial \mathrm{net}_{t}^{l-1}} \\ &=\left(\delta_{t}^{l}\right)^{T} U d i a g\left[f^{l-1}\left(\mathrm{net}_{t}^{l-1}\right)\right] \end{aligned}$$

结果就是将误差项沿网络层的算法

权重梯度的计算

首先，我们计算误差函数E对权重矩阵W的梯度$\frac{\partial E}{\partial W}$

只要知道了任意一个时刻的误差项$\delta_{t}$,以及上一个时刻循环层的输出值$s_{t-1}$,就可以按照下面的公式求出权重矩阵在t时刻的梯度$\nabla_{W t} E$

$$\nabla_{W_{t}} E=\left[\begin{array}{cccc}{\delta_{1}^{t} s_{1}^{t-1}} & {\delta_{1}^{t} s_{2}^{t-1}} & {\dots} & {\delta_{1}^{t} s_{n}^{t-1}} \\ {\delta_{2}^{t} s_{1}^{t-1}} & {\delta_{2}^{t} s_{2}^{t-1}} & {\dots} & {\delta_{2}^{t} s_{n}^{t-1}} \\ {\cdot} & {} & {} & {} \\ {} & {} & {} & {} \\ {\delta_{n}^{t} s_{1}^{t-1}} & {\delta_{n}^{t} s_{2}^{t-1}} & {\dots} & {\delta_{n}^{t} s_{n}^{t-1}}\end{array}\right]$$

最终的梯度$\nabla_{W } E$是各个时刻的梯度之和：

$$\nabla_{W} E=\sum_{i=1}^{t} \nabla_{W_{i}} E$$

权重矩阵U也类似：

$$\nabla_{U_{t}} E=\left[\begin{array}{cccc}{\delta_{1}^{t} x_{1}^{t}} & {\delta_{1}^{t} x_{2}^{t}} & {\dots} & {\delta_{1}^{t} x_{m}^{t}} \\ {\delta_{2}^{t} x_{1}^{t}} & {\delta_{2}^{t} x_{2}^{t}} & {\dots} & {\delta_{2}^{t} x_{m}^{t}} \\ {\cdot} & {} & {} & {} \\ {\delta_{n}^{t} x_{1}^{t}} & {\delta_{n}^{t} x_{2}^{t}} & {\cdots} & {\delta_{n}^{t} x_{m}^{t}}\end{array}\right]$$

最终的梯度也是各个时刻的梯度之和：

$$\nabla_{U} E=\sum_{i=1}^{t} \nabla_{U_{i}} E$$

RNN的梯度爆炸和消失问题

我们根据沿时间的反向传播可以得到

$$\begin{aligned} \delta_{k}^{T} &=\delta_{t}^{T} \prod_{i=k}^{t-1} W \operatorname{diag}\left[f^{\prime}\left(\text { net }_{i}\right)\right] \\\left\|\delta_{k}^{T}\right\| & \leqslant\left\|\delta_{t}^{T}\right\| \prod_{i=k}^{t-1}\|W\|\left\|\operatorname{diag}\left[f^{\prime}\left(\operatorname{net}_{i}\right)\right]\right\| \\ & \leqslant\left\|\delta_{t}^{T}\right\|\left(\beta_{W} \beta_{f}\right)^{t-k} \end{aligned}$$

上式$\beta$的定义为矩阵的模的上界。因为上式是一个指数函数，如果t-k很大的话（也就是向前看很远的时候），会导致对应的误差项的值增长或缩小的非常快，这样就会导致相应的梯度爆炸和梯度消失问题（取决于大于1还是小于1）。

LSTM

LSTM（Long Short-Term Memory）是一种RNN网络的结构。它在原始的RNN网络中增加了门结构来解决长距离的依赖和梯度消失，爆炸等问题。

在原始的RNN网络结构中，隐藏层的状态$h_{t}$由$x_{t}$和$h_{t-1}$得到。得到$h_{t}$后一方面用于当前层的模型损失计算，另一方面用于计算下一层的$h_{t+1}$。

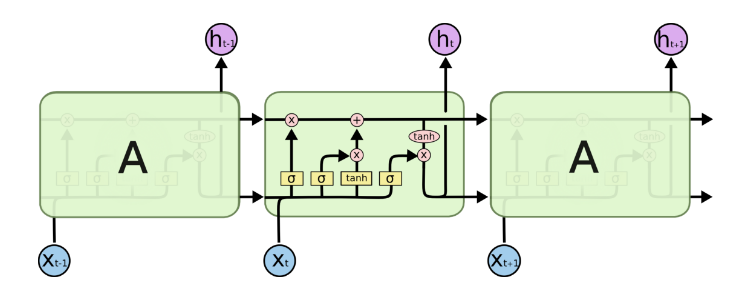

我们以最常见的LSTM为例讲述。LSTM的结构如下图：

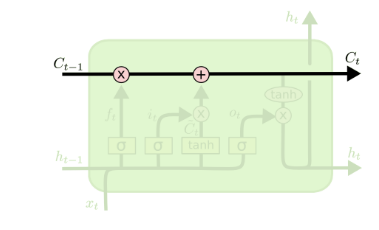

我可以看到，比起原始的RNN网络结构，LSTM在每个序列索引位置t时刻向前传播的除了和RNN一样的隐藏状态$h_{t}$，还多了另一个隐藏状态，如图中上面的长横线。这个隐藏状态我们一般称为细胞状态(Cell State)，记为$c_{t}$。如下图所示：

LSTM遗忘门

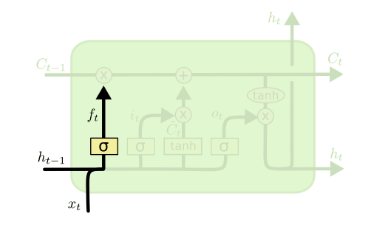

遗忘门是控制是否遗忘的，在LSTM中即以一定的概率控制是否遗忘上一层的隐藏细胞状态。遗忘门子结构如下图所示：

图中输入的有上一序列的隐藏状态$h_{t-1}$和本序列数据$x_{t}$，通过一个激活函数，一般是sigmoid，得到遗忘门的输出$f_{t}$。由于sigmoid的输出$f_{t}$在[0,1]之间，因此这里的输出$f_{t}$代表了遗忘上一层隐藏细胞状态的概率。用数学表达式即为：

$$f^{(t)}=\sigma\left(W_{f} h^{(t-1)}+U_{f} x^{(t)}+b_{f}\right)$$

其中$W_{f}, U_{f}, b_{f}$为系数矩阵和bias，和RNN中的类似。$\sigma$为sigmoid激活函数。

LSTM输入门

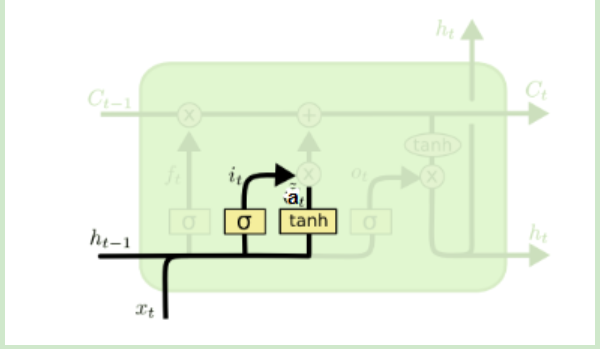

输入门（input gate）负责处理当前序列位置的输入，它的子结构如下图：

从图中可以看到输入门由两部分组成，第一部分使用了sigmoid激活函数，输出为$i_{t}$,第二部分使用了tanh激活函数，输出为$a_{t}$, 两者的结果后面会相乘再去更新细胞状态。用数学表达式即为：

$$\begin{aligned} i^{(t)} &=\sigma\left(W_{i} h^{(t-1)}+U_{i} x^{(t)}+b_{i}\right) \\ a^{(t)} &=\tanh \left(W_{a} h^{(t-1)}+U_{a} x^{(t)}+b_{a}\right) \end{aligned}$$

同上，其中$W_{i}, U_{i}, b_{i}, W_{a}, U_{a}, b_{a}$为系数矩阵和bias。$\sigma$为sigmoid激活函数。

LSTM更新细胞状态

细胞状态$C_{t}$由两部分组成，第一部分是$C_{t-1}$和遗忘门输出$f_{t}$的乘积，第二部分是输入门的$i_{t}$和$a_{t}$的乘积:

$$C^{(t)}=C^{(t-1)} \odot f^{(t)}+i^{(t)} \odot a^{(t)}$$

其中$\odot$为element-wise乘积

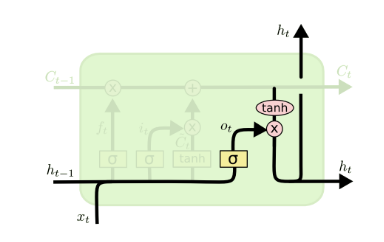

LSTM输出门

从图中可以看出，隐藏状态$h_{t}$的更新由两部分组成，第一部分是$o_{t}$, 它由上一序列的隐藏状态$h_{t-1}$和本序列数据$x_{t}$，以及激活函数sigmoid得到，第二部分由隐藏状态$C_{t}$和tanh激活函数组成, 即：

$$\begin{aligned} o^{(t)} &=\sigma\left(W_{o} h^{(t-1)}+U_{o} x^{(t)}+b_{o}\right) \\ & h^{(t)}=o^{(t)} \odot \tanh \left(C^{(t)}\right) \end{aligned}$$
